خط تولیدی اکستروژن فیلر قلم پلاستیکی PP

خط تولیدی اکستروژن فیلر قلم پلاستیکی PP

1. خلاصه

این خط تولید اکستروژن فیله های تک رنگ و چند رنگ پلاستیکی یک دستگاه بسیار کارآمد و خودکار است که به طور خاص برای قلم های توپ، قلم های ژل، قلم های آبی رنگ،قلم های مارکر و سایر بشکه های قلم پلاستیکیبا استفاده از گلوله های پلی پروپیلن (PP) به عنوان مواد اولیه اصلی و اتخاذ فناوری قالب بندی اکستروژن بالغ، این خط می تواند به طور انعطاف پذیر یک رنگ تولید کند.بشکه های قلم پلاستیکی دو رنگ و چند رنگ که با هم اکستروژن شده اند، با ظاهر عالی، دقت ابعاد بالا و بهره وری تولید پایدار. آن را به طور گسترده ای برای تولید در مقیاس بزرگ و استاندارد در شرکت های تولید لوازم اداری استفاده می شود.

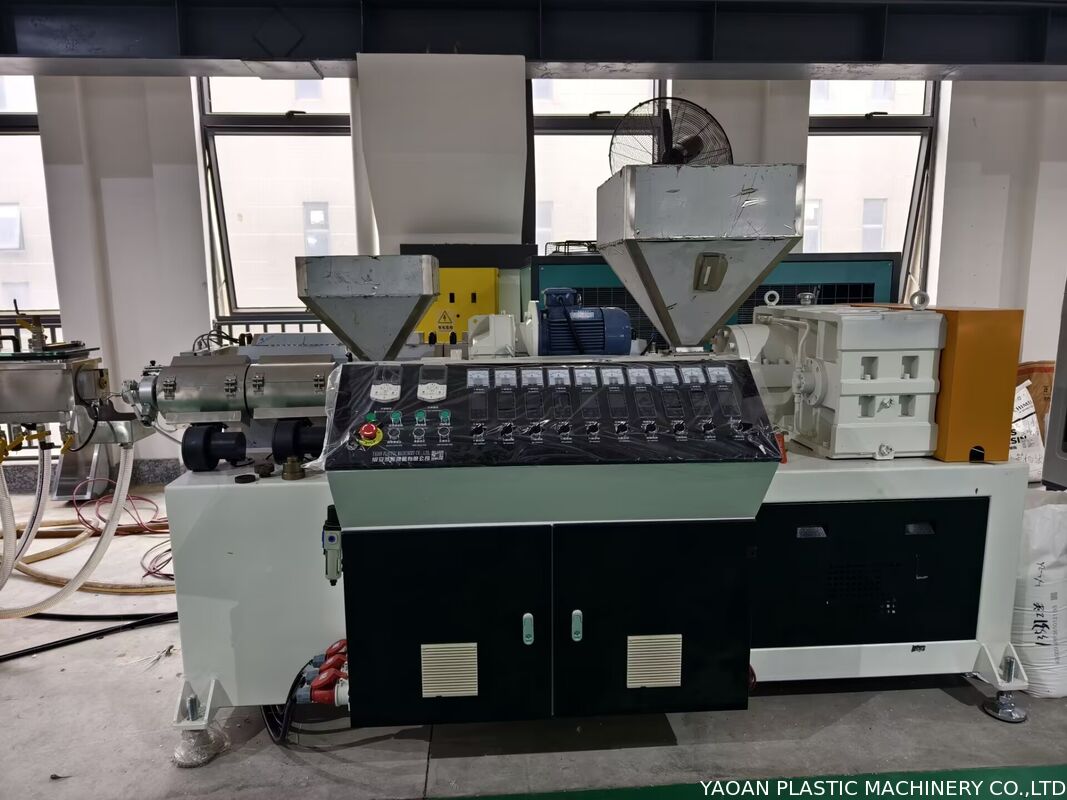

خط تولید شامل یک اکسترودر با دقت بالا، قالب گیری ویژه، مخزن آب خنک کننده 3D الکتریکی و دستگاه برش و برش سرو است.مجهز به سیستم کنترل درجه حرارت خودکار، سیستم تغذیه اتوماتیک و سیستم کنترل هوشمند، تولید کامل و خودکار را تحقق می بخشد.مثل دقت پایین، رنگ ناهموار و طول برش متناقض. بشکه های قلم نهایی دارای سطح صاف، ضخامت دیواره یکنواخت و رنگ کامل هستند که به طور کامل با استانداردهای کیفیت صنعت ادوات اداری مطابقت دارند.

2مواد اولیه اصلی: گلوله های پی پی

خط تولید گوله های پلی پروپیلن PP درجه غذایی یا کلی را اتخاذ می کند، که مواد ایده آل برای بشکه های قلم پلاستیکی با مزایای زیر است:

- عملکرد پردازش عالی: جریان خوب ذوب، طیف گسترده ای از دمای پردازش (180 ~ 260 ° C) ، اکستروژن پایدار، ایجاد شکستگی مواد، حباب ها یا سوزش آسان نیست.

- عملکرد قابل اعتماد محصول: سفتی متوسط، سختی خوب، مقاومت در برابر لباس، غیر سمی و بی بو، مناسب برای مونتاژ، چاپ و درمان سطح.

- مقرون به صرفه: منابع گسترده و اقتصادی. رنگ masterbatch می تواند برای محصولات تک رنگ اضافه شود، و چند رنگ co-extrusion تحقق قالب گیری یک مرحله ای بدون رنگ گذاری ثانویه.

- سازگار با محیط زیست و قابل بازیافت: مواد PP قابل بازیافت هستند، مطابق با الزامات تولید سبز.

3ترکیب و پارامترهای تجهیزات اصلی

3.1 اکستروژر تک پیچ (ماشین اصلی)

اکسترودر به طور خاص برای پلاستیک سازی گلوله های PP طراحی شده است تا ذوب و مخلوط یکسان را تضمین کند.

- پیچ: قطر 55mm / 65mm، نسبت L / D 28:1 / 30:1، ساخته شده از فولاد آلیاژ 38CrMoAlA با درمان نیتراید و پولیش.

- بشکه: گرمایش قطعی با خنک کننده هوا یا خنک کننده آب مستقل، دقت کنترل دمای ± 1 °C.

- سیستم راننده: موتور فرکانس متغیر، قدرت 7.515kW، عملکرد پایدار و کم سر و صدا

- سیستم تغذیه: بارگذاری خودکار خلاء با خشک کن هپر برای حذف رطوبت و جلوگیری از حباب در محصولات نهایی.

3.2 قالب گیری ویژه

نماد قطعه کلیدی برای اطمینان از شکل بشکه قلم، ضخامت دیوار و اثر رنگ است.

- قالب تک رنگ: ساخته شده از فولاد قالب با کیفیت بالا، طراحی روان، ضخامت دیواره تنظیم شده از 0.8 ~ 1.5mm، خطا ابعاد ≤ 0.05mm.

- مچ کوکستروژن چند رنگی: ساختارهای چند لایه ای ترکیبی، پشتیبانی از کوکستروژن دو رنگی یا سه رنگی با لایه های رنگی شفاف و بدون مخلوط رنگ.

- تنظیم قالب: مجهز به مکانیسم تنظیم دقیق برای یکسانی ضخامت دیوار؛ تعویض قالب می تواند در عرض 30 ~ 60 دقیقه تکمیل شود.

3.3 مخزن آب الکتریکی سه بعدی

مخزن آب خنک کننده الکتریکی سه بعدی خنک کننده دقیق و شکل گیری را برای جلوگیری از خم شدن و تغییر شکل می کند.

تنظیم سه بعدی: تنظیم الکتریکی در جهت بالا و پایین، سمت چپ و راست و جلو و عقب، دقت موقعیت ± 0.1mm.

- سیستم خنک کننده: پیش خنک کننده، مناطق اصلی خنک کننده و شکل گیری؛ گردش آب خنک کننده با دمای قابل کنترل 20-30 °C.

- مواد: فولاد ضد زنگ 304، مقاوم در برابر خوردگی و آسان برای تمیز کردن؛ طول 3-5 متر قابل تنظیم است.

3.4 ماشین سروا-آف و برش

توسط موتور سرو با دقت بالا رانده می شود تا دقت برش بسیار بالا را تضمین کند.

- سیستم سرو: اتصال سرعت هم زمان با اکسترودر، سرعت کشش 1 ′′ 15m / min، تنظیم بدون گام.

- دقت برش: کنترل حلقه بسته با موقعیت دهی فوتو الکتریکی، خطای طول ≤ ± 0.1mm

- ابزار برش: ماشین برش کربید، که قطع مسطح را بدون شکاف و تغییر شکل فراهم می کند.

- کنترل: کار با صفحه لمسی، تنظیم طول پشتیبانی، شمارش تولید و توقف خودکار

4سیستم کنترل اتوماتیک

کل خط استفاده از کنترل PLC و کنترل متمرکز صفحه لمسی:

- نظارت بر دمای در زمان واقعی و تنظیم اتوماتیک برای اکسترودر، مچ و مخزن آب

​

- کنترل همزمان سرعت اکستروژن، سرعت کشیدن و سرعت برش

​

- آلارم اتوماتیک برای نقص هایی مانند کمبود مواد، بار بیش از حد، بیش از حد درجه حرارت و مسدود شدن.

​

- ذخیره سازی مجموعه های متعدد پارامترهای تولید برای تغییر سریع محصول

5. فرآیند تولیدی کامل

1آماده سازی مواد اولیه: گلوله های PP با رنگ masterbatch مخلوط شده، خشک شده و به طور خودکار به اکسترودر وارد می شود.

​

2پلاستیک سازی و اکستروزن: مواد PP در اکستروزر ذوب و پلاستیک شده اند.

​

3.تضخیم قالب بندی: ذوب شده از طریق مرو برای تشکیل پاریسون به صورت مداوم.

​

4خنک سازی و شکل دهی: خنک سازی و ثابت شدن در مخزن آب الکتریکی سه بعدی.

​

5. کشش: بشکه ی قلم خنک شده که به طور پایدار توسط دستگاه سرو کشش کشیده می شود.

​

6برش دقیق: بشکه های خودکار به اندازه مشخص به دقت برش داده می شوند.

​

7جمع آوری و تکمیل: محصولات نهایی جمع آوری شده برای خرد کردن، چاپ و مونتاژ بعدی.

6مزایا

- سازگاری گسترده ای با گلوله های PP، پشتیبانی از تولید تک رنگ و چند رنگ.

​

- دقت بالا: خطای برش ≤ ± 0.1mm، نرخ عبور محصول نهایی ≥ 99٪

​

- کارایی بالا: ظرفیت تولید 30،000-50000 قطعه در هر 8 ساعت

​

- عملکرد ثابت تجهیزات، نرخ شکست پایین، کار و نگهداری آسان

​

- صرفه جویی در انرژی و حفاظت از محیط زیست با آب خنک کننده بازیافت شده

7مشخصات قابل استفاده

- قطر بشکه قلم: 6 ′′ 12mm (تخصیص پذیر)

​

- طول بشکه خودکار: 80-150mm (تنظیم پذیر)

​

- نوع: بشکه ی فلزی، بشکه ی فلزی جامد

​

- رنگ: تک رنگ، دو رنگ، سه رنگ اکستروژن

​

- کاربرد: قلم ژل، قلم های توپ، قلم های آبی، قلم های نشانگر و غیره

8دامنه کاربرد

این خط تولید برای تولید کنندگان لوازم اداری و کارخانه های پردازش پلاستیک برای تولید برند و پردازش OEM مناسب است.از هر دو دسته کوچک تولید چند مشخصات و تولید مستمر در مقیاس بزرگ پشتیبانی می کند، و می تواند به طور گسترده ای در رشته های اداری، اداری دانشجویی و اداری استفاده شود.

بسته بندی و حمل

سیستم خدمات ما چیست؟

چرا ماشین آلات یاوان را انتخاب کردید؟
1. حرفه: YAOAN فقط از دهه 1980 است که اکستروژر پلاستیکی را تولید می کند ، تجربه گسترده و تیم حرفه ای موقعیت پیشرو ما را در صنعت اکستروژر پلاستیکی تضمین می کند.
2. کیفیت: کیفیت محصولات سنگ پایه توسعه مستمر شرکت است، همیشه در تلاش برای انجام بهتر، کیفیت در درجه اول است، توسعه و نوآوری مسئولیت های ما است؛
3. تحویل: ما مدیریت کارخانه را بهینه سازی می کنیم و جریان تولید را بهبود می بخشیم تا مدت تولید را برای شما در بیشترین حد کوتاه کنیم.
4کنترل هزینه ها: ما بهترین تلاش خود را برای کاهش هزینه های تولید با بهبود مدیریت داخلی خود انجام می دهیم تا اطمینان حاصل شود که محصولات ما به اندازه کافی در بازار رقابتی هستند.و به تحقق رساندن نسبت بالاتر عملکرد به قیمت محصولات ما.
سوالات عمومی
سوال1: گارانتی ماشین چیست؟
A1: دوره گارانتی ماشین ما 12 ماه پس از نصب ماشین در کارخانه خریدار است.
س2: برای ماشین از چه بسته ای استفاده می کنید؟
A2: ماشین با روغن ضد خوردگی رنگ آمیزی شده و سپس با فیلم پلاستیکی پوشانده شده و سپس به صورت چوبی بسته بندی شده یا بر روی پالت چوبی بسته بندی شده است.یا در ظرفی با بسته بندی فیلم بارگذاری می شود.. بعد از درست کردن همه دستگاه ها، ما از دستگاه خشک کن استفاده می کنیم تا ظرف داخل خشک بماند
س3: آیا شما دستور کار را برای راهنمای ما اگر من خرید ماشین دارید؟
A3: بله، ما دستورالعمل کاربر مفصل را برای مرجع شما فراهم می کنیم. pls آن را با دقت برای راهنما بخوانید. اگر هنوز مشکلی وجود داشته باشد که نمی تواند حل شود، pls با ما تماس بگیرید، ما آماده ایم که در هر زمان به شما کمک کنیم.
سوال 4: خدمات شما به مشتریان خارج از کشور چیست؟
A4: ما خدمات کامل خارج از کشور را ارائه می دهیم. ما مهندسان را برای نصب ماشین و راه اندازی و راهنمای تولید آزمایش به خارج از کشور ارسال می کنیم و همچنین به کارگران خریدار آموزش می دهیم.و ما آماده ايم که در هر زمان از شما حمايت فني کنيم.
